在杰達鋼構技術員通過ACSRSAP拱型波紋鋼屋蓋結構設計軟件進行設計驗算的時候，通常需要知道以下一些參數：

基本參數

1.屋蓋跨度

拱形波紋鋼屋蓋的跨度一般在6~30米之間，不過目前也有實際施工到40米跨度的建筑，如云南昭通的游泳場館。

2.屋蓋拱高

拱高矢跨比一般取值的區間為0.15~0.5，常規取值0.2，如20米拱型波紋鋼屋蓋建筑常規拱高為4米（20×0.2=4）。

3.彩板厚度

原材料彩涂板的厚度一般為0.8mm~1.5mm，不過目前也有可壓扎鋁鎂錳版的設備，很大壓型厚度為2mm。

4.檐口標高

拱型波紋鋼屋蓋結構下部建筑的檐口高度。

5.支座形式

一般為鉸支。

6.拱板版型

可以選擇的版型有：YJ3011型、YT6118型、YT6515型、YT7009型，常規我們選用YT6118型，這種型號的板材進板寬度是914mm，出板寬度是610mm，所以常規我們也稱之為：914-610型。

7.材料類型

可選擇的材料類型有：TS280、TS320，不過現在也可采購到TS350等強度的板材。

8.有女兒墻或有較大挑檐

原有建筑是否有女兒墻或有較大挑檐。

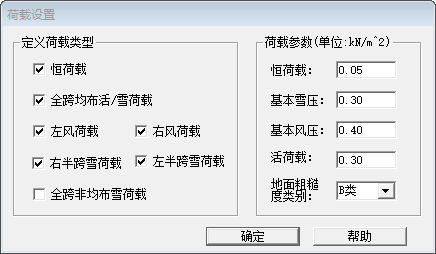

定義荷載類型

1.恒荷載

2.全跨均布活/雪荷載

3.左風荷載

4.右風荷載

5.右半跨雪荷載

6.左半跨雪荷載

7.全跨非均布雪荷載

荷載參數（kn/㎡）

1.恒荷載

2.基本雪壓

3.基本風壓

4.地面粗糙度類別
